能量色散X荧光光谱仪

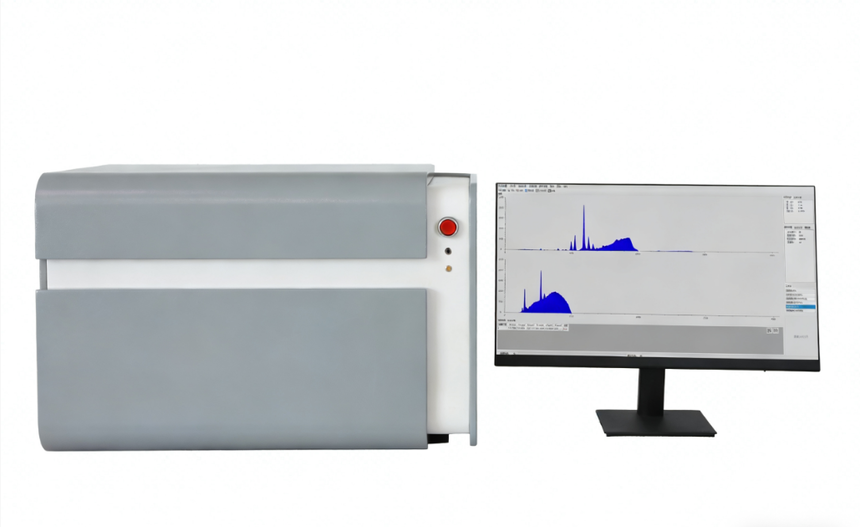

产品名称及型号：能量色散X射线荧光光谱仪-------NEZD-800真空

工作条件：

        ● 工作温度：15-30℃

● 相对湿度：30%～80%

● 电    源：AC :220V ±5V

技术性能及指标: 产品名称及型号：能量色散X射线荧光光谱仪-------NEZD-800真空型

1. 元素分析范围从钠(Na)到铀(U)；

2. 元素含量分析范围为1PPm到99.99%；

3. 测量时间：60-300秒(可调)；

4. RoHS指令规定的有害元素（限Cd/Pb/Cr/Hg/Br/Cl）其检测限度最高达1PPM；

5. 能量分辨率为129±5电子伏特；

6. 温度适应范围为15℃至30℃；

7.电源：交流220V±5V（建议配置交流净化稳压电源）；

NEZD-800是NEZD-600型的升级版，更好地应对RoHS、无卤等环保指令，配置了真空测试系统，加了元素测试范围，探测器配备FAST SDD的测试系统，特别是提高了Na、Mg、Al、Si等轻元素的检出限，精确度提高了，同时在测试Cd/Pb/Cr/Hg/Br/Cl等其他元素的重复性稳定性有了明显的提高。

     整体结构化设计，仪器美观大方。

     采用美国最新型的FAST SDD探测器，电致冷而非液氮制冷，体积小、数据分析准确且维护成本低。

     采用自主研发的SES信号处理系统，有效提高峰背比，让测量更精准。

     一键式自动测试，使用更简单，更方便，界面更人性化。

     七种光路校正准直系统，根据不同样品自动切换。

     多重防辐射泄露设计，辐射防护级别属于同类产品最高级。

     优化一体化散热设计，使整机散热性能得到更大提高，确保X射线源的运行安全。

     独有的机芯温度监控技术，确保射线源的安全可靠运行，有效延长其使用寿命，降低使用成本。

     多重仪器配件保护系统，并可通过软件进行全程监控, 让仪器工作更稳定、更安全。

     专用真空测试软件，是否抽真空可自由选择，真空度实时显示，标准视窗设计，界面友好，操作简便，所有控制均在轻点鼠标之间。

     本机采用USB2.0接口，有效保证数据准确高速有效的传输。

     独有的全自动真空系统,彻底屏蔽空气对轻元素测试的影响,极大提高了轻元素的检出限，同时也扩大了检测范围。

一体化真空腔体设计，有效地保证了符合测试要求的真空度，同时提高了设备的可维性。

抽真空测试和不抽真空测试转换简单，方便客户使用；同时开盖即解除真空，安全、简单实用。

2.仪器硬件部分主要配置

 FAST SDD电制冷探测器:（最新型探测器）

 FAST SDD电制冷探测器；分辨率：129±5e电子伏特

 放大电路模块:对样品特征X射线进行探测；把探测采集的信息,进一步放大。

 X射线激发装置(薄铍窗光管）:

 灯丝电流最大输出：1mA；

  高压发射装置:

电压最大输出： 50kV；

 最小5kv可控调节

 自带电压过载保护

　一体化真空系统

具有低震动、低噪音、自保护及抽速快等优良性能的真空泵系统；

几何抽速：60 L/min（50Hz）

极限压力：6.7×10-2 Pa

多道分析器:

将采集的模拟信号转换成数字信号,并将处理结果提供给上位机软件；

最大道数： 4096；

包含信号增强处理功能；

光路过滤模块

降低X射线光路发送过程中的干扰，保证探测器接收信号准确；

将准直器与滤光处整合；

准直器自动切换模块

多达5种选择

滤光片自动切换模块

 五种滤光片的自由选择和切换。

准直器和滤光片的自由组合模块

 多达几十种的准直器和滤光片的自由组合。

工作曲线自动选择模块

 自动选择工作曲线，摒弃手动选择，避免人为操作失误，将自动化和智能化，演绎得更完美，使操作更人性，更方便。

专用软件

有害元素检测软件

专门针对RoHS(含卤素元素)检测而开发（含真空控制功能），对采集的光谱信号进行数据处理、计算并报告显示测量结果。

功能介绍

※专门应对欧盟RoHS指令中六种物质涉及的五种元素 Cd, Pb, Hg, Br, Cr和卤素元素Cl测试，测量时间为60-300秒（可调）

※操作界面简洁直观，使用方便，无需专业人士操作

元素分析检测软件

       元素分析范围：从钠（Na）到铀（U）；

       一次可同时分析24个元素；

       分析检出限可达1PPM；

       含量分析范围一般为1ppm—99.9%；

       软件自带多种图像处理和分析计算方法；

       多次测量重复性可达0.1％；

       长期工作稳定性为0.1％；

      能量分辨率为129±5eV；

     软件自带多种图像处理和计算方法；

 应用领域：合金（如不锈钢、铜合金、铝合金等合金）所含元素含量分析（如Cu、Zn、Pb、Sn、Fe、Ni、Mn、Sb、Al、Si、Cr、Mo、Co、Ti、V等元素）；

 镀层厚度测试软件

       元素分析范围：从钠（Na）到铀（U）；

       一次可同时分析3层以上镀层；

       分析检出限可达0.01μm；

       分析厚度一般为0.1μm到50μm之间；

       多次测量重复性可达0.1μm（对于小于1μm的最外层镀层）；

       长期工作稳定性为0.1μm（对于小于1μm的最外层镀层）；

       配置小孔准直器，测试光斑在0.2mm以内；

       探测器能量分辨率为129±5eV；

 应用领域:金属电镀层厚度的测量,如Zn/Fe、Ni/Fe、Ni/Cu、Sn/Cu、Ag/Cu等；

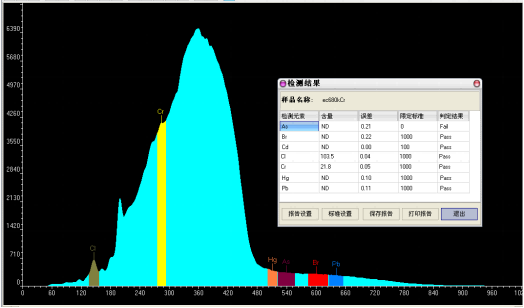

软件界面如下图所示：

※可自动选择适合的校准曲线，测量更方便，更准确

※中英文界面自动切换，并具有第三方语言订制功能

※自动校准仪器

※自带样品材质定性分析，防止手动用户选择错误曲线

※多种报告形式打印

※可同时显示多个光谱图

※仪器测试参数及真空度实时显示，所有掌控一目了然

※独有的机芯温度监控技术，保证X射线源的安全可靠运行，有效延长其使用寿命，降低使用成本

样品配置

标准样品用于制作工作曲线

样品腔

开放式大样品腔：610mm×320mm×100×

半封闭样品腔（抽真空时）：Φ100mm×h75mm

  标样

欧盟标样EC680M

银校正片

标准附件

低噪音快抽速真空泵

※体积小、重量轻、结构简单，易于保养和维修

※抽速快，20S即可达到真空测试要求

※极限压力可达6.7×10-2Pa

※单相AC220V供电，无须外接三相电

 产品保修及售后服务

 对客户方操作人员免费进行培训。

安装、调试、验收、培训及技术服务均为免费在用户方现场对操作人员进行培训。

正常使用，经本公司售后服务部技术人员确认属工艺或材质缺陷引起的故障，且未经拆修，仪器主机自验收合格之日起保修壹年。

产品终身维修（客户必须有填写详细、真实的有效购买凭证，发票和保修卡等）。

免费提供软件升级。

提供最有效的技术服务，在接到用户故障信息后，1小时内响应，如有需要，24小时内派人上门维修和排除故障。
